Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.

Пол:
Репутация: +675
|
 |
"Отрисовка оружия"
« от 06.09.2011 в 06:27:00 » |
|
Или мудрость, как нарисовать автоматик для Джа2.
Тут я расскажу, как сам создаю уменьшенные изображения "высокой" четкости. И не только для Джа.
Однако, хочу отметить главное - размеры изображения в джа2:
Offtop:1. Большая картинка - так называемый Bigitems (находятся в одноимённой папке) должна быть не более 117 на 48 пикселей. Это изображение предмета в окне описания и интернет магазине.
2. Средняя иконка - mditems (папка interface файлы с началом md) должна быть не более 59 на 23 пикселей (предмет для большого слота) или 30 на 24 (предмет для малого слота). Это иконка предмета в руках или инвентаре, а так же в инвентаре продавцов.
3. Маленькая иконка - smtems (папка tilesets, подпапка 0, файлы с началом sm). Эти файлы - изображение предметов на земле и в окне выбора с земли или ящика. Обычно это квадрат не больше 30 на 30 пикселей, но скорее всего особых ограничений нет.
Все файлы делятся на два типа:
1. Имеющие в названии guns.
2. Имеющие в названии items.
Особого смысла объяснять что где лежит в таком случае не вижу.
Система довольно неудобная. Но в ней можно ориентироваться. Каждый файл в названии пронумерован и его номер совпадает с номером в других сти архивах. К примеру миномёт имеет порядковый номер 0. Соответственно в mdguns и smguns его порядковый номер 0 (к слову и порядковый номер предмета-пустышки). |
|
Ну ладно, хватить обо мне, теперь о рисовании.
Для того, что бы что-то нарисовать с нуля или перерисовать, Вам нужен редактор. Графический редактор естественно.
Тут Вы можете выбрать любой: Offtop:
Photoshop (очень удобен для редактирования слоёв и имеет множество плагинов),
GIMP (довольно быстр и имеет встроенные удобные чертёжные принадлежности, так же в новой версии имеет возможность многооконного или одноконного интерфейса),
Paint.Net (довольно скромные возможности рисования, но большое количество поддерживаемых форматов).
Работать в каждом редакторе приходится по-своему и простите меня за то, что не выкладываю иллюстрированную инструкцию. |
|
Ну, "поехали":
Что бы было удобнее я скрыл части под оффтопом.
I.
Offtop:После выбора редактора Вам понадобится изображение (если Вы не рисуете с нуля). Для выбора изображения нам очень поможет Google-картинки. Вводите нужный запрос и выбираете цвет слава страницы. Выбрав белый вы получите список изображений предмета на белом фоне. Такой гораздо проще редактировать.
|
|
II.
Offtop: Выбрав и сохранив на диск нужный рисунок, открываем его в редакторе. Допустим у нас есть изображение предмета размером 512 на 256 с большими полями. Вырезаем изображение так, что бы полей у нас не оставалось.
Теперь изображение 500 на 145. И оно готово для уменьшения. Для этого Вам не потребуется уменьшитель, достаточно зайти в меню редактирования изображения и выбрать нужный размер.
Размер выбираем исходя из того, что редактируем. Если это короткоствольный пистолет - то высота должна быть не более 50 пикселей. Если винтовка, то длинна не более 115. |
|
III.
Offtop:Выбрали нужный размер, но не спешите применять. Предварительно сделайте копию изменяемого объекта. В том же меню редактирования размера выбираете способ интерполяции. Для первого изображения выбираете "сохранение чётких краёв". А для копии изображения подойдёт "бикубическая четкая". На первом изображение сделать новый слой и поместить на него копию второго изображения.
|
|
IV.
Offtop:Вуаля. Получили изображение, чем-то похожее на оригинальные в Джа2. Но мы же хотим, что бы было лучше. Совмещаете слои. Способ выбираете любой, какой по душе. Теперь нужно очертить наш предмет, а для этого нужно немного поводить мышкой. Желательно перед глазами иметь оригинал изображения, что бы знать все выраженные детали.
Выбираете тёмный цвет и делаете у предмета контур. Но важно, что бы он не сильно выделялся (если Вы не поклонник целлшейдинга). Выделили, очень хорошо. Теперь стираете всё за этими гранями - там у нас должна быть стерильная чистота. Теперь осталось только осторожно выделить все основные черты предмета, что бы он при таком малом размере был различим. |
|
Осталось только заполнить пустое место цветом альфа канала (в STI-Editor это первый цвет палитры), и выбрать режим 256 цветов (индексированная палитра). STI-Editor понимает только изображения формата bmp, по этому получившийся результат сохраняете в него.
Как видите, никаких масок, выделений контуров и прочей плагинщины. Увидеть получившийся результат можно на форуме в "Муссомном разделе", под моим логином GreenEyesMan. Заодно посмотрите с чего я начинал и до чего дошёл.
С первого раза будет трудно, но постепенно освоитесь.
Md.
Offtop:| С изображениями под грифом md принцип такой же, только гораздо проще, так как предмет в три-четыре раза меньше. Обводку предмета лучше делать в самом STI-Editore - это предпоследний цвет палитры, и он не всегда бывает "зеленый". |
|
Sm.
Offtop:| Теперь перейдём к sm предметам. Тут ещё проще - если предмет - автомат или винтовка, то я редактирую наиболее подходящий оригинальный (что бы не мучатся с поворотами изображения). Пистолеты же даже в оригинале используют практически одну и туже иконку. |
|
К слову о палитрах. В бигитемсах используется своя палитра на каждый предмет, когда в md и sm своя палитра на весь архив. Помните это и подбирайте цвета согласно общей палитре.
---
Вот в принципе и всё. Будут вопросы - задавайте, постараюсь ответить.
|
| « Изменён в : 16.12.2012 в 21:59:11 пользователем: Green Eyesman » |
 Зарегистрирован |
Модельки от меня.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #1 от 31.05.2009 в 22:07:18 » |
|
1-ый этап
- загружаем в Photoshop картинку с нашим оружием,
- выделяем "волшебной палочкой" весь фон (по кускам с зажатым SHIFT), жмем Выделение --> Инверсия, затем Редактирование --> Вырезать, Файл --> Новый (Содержимое фона - Прозрачный), Вклеить
- опять выделяем "волшебной палочкой" весь фон,
-Выделение --> Инверсия, затем Слой --> Новый --> Вырезать на новый слой
-заливаем фоновый слой синим цветом (0.0.227-прозрачный в JA2)
-задаем размер изображения (в соответствии с размерами оружия данного типа, см. в sti-файлах)
я для ГШ-18 выставляю 59х46
-Изображение --> Режим --> Индексированные цвета
-сохраняем с расширением .bmp (для удобства используем слово bigitem в названии файла)
-сохраняем палитру (.ACT): Изображение --> Режим --> Таблица цветов
|
| « Изменён в : 26.12.2009 в 03:20:49 пользователем: Sot » |
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #2 от 31.05.2009 в 23:27:34 » |
|
2-ой этап
-открыть изображение со слоями
-задать размер изображения ~1/2 от картинки bigitem (у меня 28х22)
-открыть StiEditor'ом файл MDGUNS.sti (папка Data 1.13/interface)
-сохранить палитру (.ACT) и загрузить её в Photoshop
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #3 от 31.05.2009 в 23:28:03 » |
|
-загрузить эту палитру в Photoshop и нарисовать яркую зелёную линию по контуру оружия
- ..... --> Индексированные цвета
-сохранить картинку как .bmp файл (удобно назвать interface...)
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #4 от 31.05.2009 в 23:37:36 » |
|
3-ий шаг
-открыть файл smguns.sti (папка Data 1.13/tilesets/0)
-сохранить палитру (.ACT)
-открыть изображение со слоями
-надо бы повернуть ствол на 45о вниз ( я не делал - не влезает  )
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #5 от 31.05.2009 в 23:45:10 » |
|
-задать размер изображения 13х10
-загрузить только что сохраненную палитру и опять нарисовать ярко-зелёный контур
- ... --> Индексированные цвета
-сохранить рисунок в формате .bmp (в названии удобно вставить слово tile )
|
| « Изменён в : 31.05.2009 в 23:46:29 пользователем: Sot » |
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #6 от 31.05.2009 в 23:52:09 » |
|
4-ый этап
-открываем StiEditor и загружаем палитру сохраненную на 1-ом этапе
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #7 от 31.05.2009 в 23:54:27 » |
|
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #8 от 31.05.2009 в 23:58:37 » |
|
-загружаем .bmp файл сохраненный на 1-ом этапе (bigitem...)
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #9 от 01.06.2009 в 00:06:27 » |
|
-сохраняем файл как GUNXXX.sti в папку Bigitems (где XXX номер, следующий за наибольшим существующим на данный момент в папке )
у меня например GUN357.sti
|
| « Изменён в : 01.06.2009 в 00:07:19 пользователем: Sot » |
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #10 от 01.06.2009 в 00:14:57 » |
|
-открываем файл MDGUNS.sti (папка Interface)
примечание: палитру менять не надо!
-кнопульками переходим на последнюю картинку
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #11 от 01.06.2009 в 00:21:27 » |
|

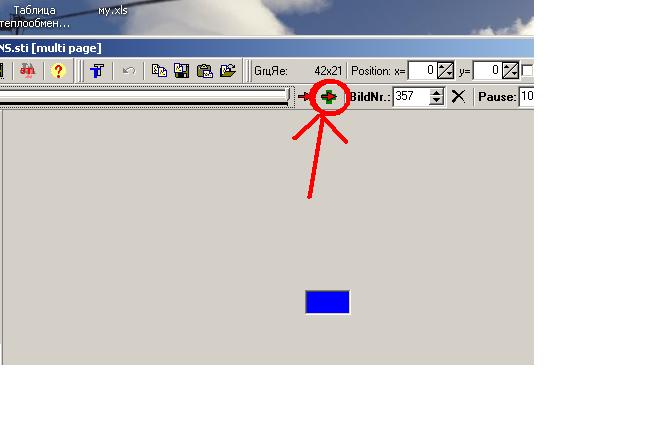

-кнопулькой переходим на следующее значение (создаваемый подфайл)
-загружаем .bmp файл сохраненный на 2-ом этапе ( inventory... )
-сохраняем
|
|
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
Sot
[СОТ 'Пригородный']
Прирожденный Джаец
:P
Пол:
Репутация: +104
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #12 от 01.06.2009 в 00:33:00 » |
|
-открываем в свою очередь файл SMGUNS.sti (папка tilesets/0)
палитру опять же менять не надо...
-манипулируя стрелками переходим к файлу следующему за последним
-загружаем .bmp файл сохраненный на 3-м этапе
-сохраняем его опять же как SMGUNS.sti
Важно чтобы у всех файлов был один и тот же номер!
5-ый шаг
-открываем XMLEditor
-создаем новое оружие (Items --> New) и т.д.
Вот примерно так
Надеюсь это всё кому-нибудь облегчит жизнь.
Критика и дополнения приветствуются.
|
| « Изменён в : 27.12.2009 в 04:23:00 пользователем: Sot » |
Зарегистрирован |
Не откладывай на завтра то, что можно отложить на послезавтра.
|
|
|
bugmonster
[Баги! Баги везде!]
Source
ПРОГРАММИРЫ НЕ УЧИТЫВАЛИ ЭТУ СИТУАЦИЮ
Пол:
Репутация: +1337
|
|
Re: "Отрисовка оружия"
« Ответ #13 от 06.09.2011 в 08:05:20 » |
|
Дополню.
Мне было удобнее дорабатывать уменьшенное изображение пописксельно (обводка и прочее) в стандартном Paint-е, чем в фотожопе или Сти-едиторе. В отличие от них, при увеличении в Паинте чётко перерисовываются сами изменяемые пиксели.
Quote:| STI-Editor понимает только изображения формата bmp, по этому получившийся результат сохраняете в него. |
|
Гораздо быстрее переносить изображение из редактора в редактор через буфер обмена.
Есть нюанс перевода уменьшеных изображений для md-картинок в индекированный цвет. Так как в одной md-стишке на все предметы одна палитра, то тут возможны два случая:
1. Вы вставляете свой предмет в существующую стишку:
1.1. Открываете стишку в STI-editor
1.2. Нажимаете "сохранить палитру", выбираете сохранить в формате Фотошопа.
1.3. В Фотошопе при переводе в индексированный цвет выбираете "загрузить палитру" и грузите палитру из той стишки.
2. Вы делаете новую md-стишку целиком из своих предметов:
1.1. В Фотошопе кидаете все уменьшенные изображения предметов на оду картинку и переводите её в индексированный цвет. Желательно на этом этапе в палитре изменить нулевой (прозрачный) цвет на синий, зелёный или фиолетовый, а предпоследний цвет (цвет обводки) - на другой хорошо заметный, которого нет в исходном изображении. Потому что иначе фотошоп может использовать в картинке эти зарезервированные цвета и предмет в стишке получится "дырявый".
1.2. Теперь все предметы на одном изображении используют наиболее подходящую, одну на всех, палитру. Можно нарезать кадров прямо из этой стишки, а можно переводить их в индексированный цвет по отдельности, используя эту же, сохранённую палитру.
|
|
Зарегистрирован |
Восславим же радость и мужество,
Труда и науки содружество
Восславим мудрую партию,
Помолимся за неё.
А Пентагон в свои руки поганые,
Пусть возьмёт свои доллары сраные
И в ж... себе затолкает
|
|
|
bugmonster
[Баги! Баги везде!]
Source
ПРОГРАММИРЫ НЕ УЧИТЫВАЛИ ЭТУ СИТУАЦИЮ
Пол:
Репутация: +1337
|
|
Re: "Отрисовка оружия"
« Ответ #14 от 06.09.2011 в 08:13:47 » |
|
Для того, чтобы в STI-edit вместо немецкого языка был английский, переименуйте файл STI-Edit.en, который лежит в папке в редактором, в STI-Edit.ru (не ищите тут смысл, но это помогает).
|
|
Зарегистрирован |
Восславим же радость и мужество,
Труда и науки содружество
Восславим мудрую партию,
Помолимся за неё.
А Пентагон в свои руки поганые,
Пусть возьмёт свои доллары сраные
И в ж... себе затолкает
|
|
|
Irishman
[Изя Рисман]
Мистер ЭЧ
Пол:
Репутация: +152
|
|
Re: "Отрисовка оружия"
« Ответ #15 от 06.09.2011 в 08:28:20 » |
|
2Green Eyes: 2Sot: 2bugmonster: Ну что я могу сказать, отличные руководства. Огромное спасибо всем выступившим здесь.
|
| « Изменён в : 06.09.2011 в 09:40:10 пользователем: Irishman » |
Зарегистрирован |
|
|
|
coolberg
[Ядрёна-Матрёна]
Прирожденный Джаец
Пол:
Репутация: +138
|
|
Re: "Отрисовка оружия"
« Ответ #16 от 06.09.2011 в 20:24:46 » |
|
06.09.2011 в 08:05:20, bugmonster писал(a):| удобнее дорабатывать уменьшенное изображение пописксельно (обводка и прочее) в стандартном Paint-е, чем в фотожопе или Сти-едиторе. В отличие от них, при увеличении в Паинте чётко перерисовываются сами изменяемые пиксели. |
|
В Фотошопе это отключается в опциях  Так же, как и приставучее "прилипание" кисти или карандаша к краям изображения, если работать вблизи тех самых краёв.
|
|
Зарегистрирован |
|
|
|
bugmonster
[Баги! Баги везде!]
Source
ПРОГРАММИРЫ НЕ УЧИТЫВАЛИ ЭТУ СИТУАЦИЮ
Пол:
Репутация: +1337
|
|
Re: "Отрисовка оружия"
« Ответ #17 от 06.09.2011 в 22:36:26 » |
|
2coolberg: На самом деле не только это. Ненагруженный интерфейс, выбор цвета и прочие операции делаются проще. В данном случае Paint это молоток, которым удобно забивать гвозди.
Я не подразумеваю паинт, который идёт в составе семёрки, там нагородили какой-то векторной графики, пока для меня он непривычный и неудобный.
|
| « Изменён в : 06.09.2011 в 22:38:51 пользователем: bugmonster » |
Зарегистрирован |
Восславим же радость и мужество,
Труда и науки содружество
Восславим мудрую партию,
Помолимся за неё.
А Пентагон в свои руки поганые,
Пусть возьмёт свои доллары сраные
И в ж... себе затолкает
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #18 от 06.09.2011 в 22:51:43 » |
|
06.09.2011 в 22:36:26, bugmonster писал(a):| Ненагруженный интерфейс, выбор цвета и прочие операции делаются проще |
|
- ГИМП это имеет. А с цветами работает лучше пейнта (хотя хуже фотошопа).
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
coolberg
[Ядрёна-Матрёна]
Прирожденный Джаец
Пол:
Репутация: +138
|
|
Re: "Отрисовка оружия"
« Ответ #19 от 07.09.2011 в 02:40:03 » |
|
2bugmonster: Ну это дело привычки и проворности Всё, что нужно, в фотошопе можно настроить, расположить прямо под рукой и сохранить конфигурацию рабочего пространства под разные задачи.
|
|
Зарегистрирован |
|
|
|
bugmonster
[Баги! Баги везде!]
Source
ПРОГРАММИРЫ НЕ УЧИТЫВАЛИ ЭТУ СИТУАЦИЮ
Пол:
Репутация: +1337
|
|
Re: "Отрисовка оружия"
« Ответ #20 от 07.09.2011 в 04:03:20 » |
|
2coolberg: Конечно, поэтому я сразу писал что "МНЕ было удобнее".
|
|
Зарегистрирован |
Восславим же радость и мужество,
Труда и науки содружество
Восславим мудрую партию,
Помолимся за неё.
А Пентагон в свои руки поганые,
Пусть возьмёт свои доллары сраные
И в ж... себе затолкает
|
|
|
KombaT
[Mortal-КамбаТ]
Прирожденный Джаец
&%!@#%
Пол:
Репутация: +342
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #21 от 08.09.2011 в 01:23:43 » |
|
31.05.2009 в 23:28:03, Sot писал(a):| загрузить эту палитру в Photoshop и нарисовать яркую зелёную линию по контуру оружия |
|
(0,255,0)
|
|
Зарегистрирован |
Шахматы и разводки... опасное сочетание.
Я твердо усвоил одну вещь: в любой игре всегда есть соперник и всегда есть жертва. Вся хитрость - вовремя осознать, что ты стал вторым, и сделаться первым.
|
|
|
Кортес
Псих
Лучший способ выиграть спор - переорать всех
Пол:
Репутация: ---
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #22 от 22.11.2011 в 01:21:05 » |
|
Руководства отличные , спасибо. По добавлению стволов проблем нет. Но вот вопрос : Если добавлять не GUN , а ITEM , то там предметы не на синем (0.0.227), а на черном фоне . Кидаю на синем - вокруг предмета появляется серый фон (в игре) . Какой номер этого черного цвета , подскажите ?
|
|
Зарегистрирован |
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: Ja2v1.13: Потрошим, редактируем ресурсы
« Ответ #23 от 22.11.2011 в 03:25:05 » |
|
22.11.2011 в 01:21:05, Кортес писал(a):| Какой номер этого черного цвета , подскажите ? |
|
- первый в палитре. К слову в СТИ-Едиторе можно этот цвет сменить (он сменится у всех изображений в наборе).
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
KombaT
[Mortal-КамбаТ]
Прирожденный Джаец
&%!@#%
Пол:
Репутация: +342
|
|
Re: "Отрисовка оружия"
« Ответ #24 от 22.11.2011 в 03:25:54 » |
|
2Кортес:
22.11.2011 в 01:21:05, Кортес писал(a):| ITEM , то там предметы не на синем (0.0.227), а на черном фоне |
|
а это что?
предметы там и на синем и на черном и на серобуромалиновом фоне
можешь выбирать любой, какой нравится: прозрачный фон вокруг оружия/предмета задает первый цвет в палитре этого файла
PS: в mini-изображениях оружия/предмета есть еще и цвет, отвечающий за обводку предмета - в конце палитры (обычно по умолчанию выбирают ярко-салатовый), но так же может его задать сам автор, какой душе угодно
2Green Eyes:
долго набирал - опередил меня
|
| « Изменён в : 22.11.2011 в 03:30:24 пользователем: KombaT » |
Зарегистрирован |
Шахматы и разводки... опасное сочетание.
Я твердо усвоил одну вещь: в любой игре всегда есть соперник и всегда есть жертва. Вся хитрость - вовремя осознать, что ты стал вторым, и сделаться первым.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #25 от 30.01.2012 в 04:13:50 » |
|
Есть ещё один способ "быстрой подгонки":
Берется изображение интересующего нас предмета (фон желательно однородный и яркий), выделяется фон и удаляется. Предмет в этом случае остаётся на прозрачном фоне.
После изображение переводится в индексированную палитру. И уменьшается под нужный размер. А дальше - стандартом.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Meshuggah
Прирожденный Джаец
Пол:
Репутация: ---
|
|
Re: "Отрисовка оружия"
« Ответ #26 от 25.05.2013 в 21:48:03 » |
|
Все получилось! Орудие нормально отображается в XML редакторе. Теперь будем пробовать его создать в игре. Спасибо за подробные описания )))))))))
|
|
Зарегистрирован |
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #28 от 18.11.2016 в 16:32:47 » |
|
2Махновский: А можно исходный файл?
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #30 от 18.11.2016 в 21:34:02 » |
|
http://imgur.com/a/ciMB4
Дело в том, что первый цвет в палитре и есть "цвет прозрачности". В этой палитре это абсолютно черный. Лучший способ - открыть стишку через STI Editor и поменять местами цвета. Тогда должно работать.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
KombaT
[Mortal-КамбаТ]
Прирожденный Джаец
&%!@#%
Пол:
Репутация: +342
|
|
Re: "Отрисовка оружия"
« Ответ #31 от 18.11.2016 в 21:37:25 » |
|
где там мой розовый броник со стразами завалялся ?! - спецом для Махновского, выдается особо заслужившим
--------
что гласит первый закон термодинамики? а что гласит первый закон stiпэйнтинга, цвет прозрачного фона и цвет "обводки" предмета?
|
| « Изменён в : 18.11.2016 в 21:40:06 пользователем: KombaT » |
Зарегистрирован |
Шахматы и разводки... опасное сочетание.
Я твердо усвоил одну вещь: в любой игре всегда есть соперник и всегда есть жертва. Вся хитрость - вовремя осознать, что ты стал вторым, и сделаться первым.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #32 от 18.11.2016 в 21:52:12 » |
|
2KombaT: Для биг итема на цвет обводки как бы пофигу. Хотя я например по привычке этот цвет все равно оставляю "салатовым".
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #35 от 10.12.2016 в 10:25:35 » |
|
2Махновский: Все по разному, в зависимости от бодитайпа и поворота на ту или иную сторону света.
Если по файлам смотреть, то это с префиксом _dead_nb.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #37 от 10.12.2016 в 16:09:18 » |
|
2Махновский: Ага.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #39 от 10.12.2016 в 16:24:41 » |
|
2Махновский: Где и вся анимация - в ANIMS.SLF.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
FukindGUD
[Сам ты F_ckin']
Полный псих
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #40 от 11.04.2017 в 19:03:32 » |
|
Может кто помнит, как называется файлик с Кителем? Хочу его заменить на нормальный бушлат)
|
|
Зарегистрирован |
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #41 от 11.04.2017 в 20:31:24 » |
|
2FukindGUD: Китель? А в каком моде? В чистой джаге не помню кителя.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
FukindGUD
[Сам ты F_ckin']
Полный псих
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #42 от 11.04.2017 в 20:48:15 » |
|
2Green Eyes: 1.13
|
|
Зарегистрирован |
|
|
|
Bonarienz
[Хороший ариец]
Враг Джавдета в анимации ДжА2, Бон-а-рьен-ц!
Репутация: +346
|
|
Re: "Отрисовка оружия"
« Ответ #44 от 11.04.2017 в 21:04:23 » |
|
2Green Eyes:
Это Скорпионовское... Из Ренегад Рипаблик...
|
|
Зарегистрирован |
Deleatur (лат.) - Стереть все, совсем все!
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #45 от 11.04.2017 в 21:09:49 » |
|
11.04.2017 в 21:04:23, Bonarienz писал(a):Это Скорпионовское... Из Ренегад Рипаблик...
|
|
- да Вы, батенька, телепат. Завидуя я Вам.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
FukindGUD
[Сам ты F_ckin']
Полный псих
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #46 от 11.04.2017 в 22:11:23 » |
|
2Махновский: пасиб!
Но по номеру почему то обойма вылазит.
|
| « Изменён в : 11.04.2017 в 22:16:18 пользователем: FukindGUD » |
Зарегистрирован |
|
|
|
FukindGUD
[Сам ты F_ckin']
Полный псих
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #48 от 12.04.2017 в 18:39:31 » |
|
2Махновский: Чет не находится, ладно потом попробую еще поискать.
|
|
Зарегистрирован |
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #50 от 27.09.2017 в 10:03:51 » |
|
27.09.2017 в 09:40:05, Махновский писал(a):| каким образом нужно сохранять большие картинки для интерфейса? |
|
- муторным способом.
Если требуется 256 цветов, то делаю либо индексированную гифку, а потом конвертирую с помощью StiToGif Пипетца. Либо через его же редактор.
Если требуется 16 битное, то такое изображение без проблем делается STI-Editor`ом.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #53 от 28.09.2017 в 11:56:08 » |
|
27.09.2017 в 10:19:28, Махновский писал(a):| для всех картинок интерфейса должна быть одна палитра или для каждой картинки делается своя? |
|
- для каждого блока могут быть свои палитры.
27.09.2017 в 10:31:52, Махновский писал(a):или, может так будет проще, на примере картинки bmp indexed, какова последовательность действий?
|
|
- хорошо получилось. Правда думаю, что можно было бы патроны сделать под цвет основной подложки. Типа "рельефа".
Я бы сделал так: запихнул бы картинку в Фотошоп (Гимп, Криту, Пайнт.нет - не важно). Сделал бы её в 256 цветов индексированную гиф. С помощью конвертера Пипеца перевел бы гиф в сти.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #56 от 11.10.2017 в 14:50:13 » |
|
2Махновский:
Емнип смещение левого верхнего угла картинки относительно центра поля отображения.
Это для момента, когда игрок "берет" кучку предметов с земли в тактике.
|
| « Изменён в : 11.10.2017 в 14:51:04 пользователем: ПМ » |
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #58 от 11.10.2017 в 15:25:13 » |
|
11.10.2017 в 14:56:05, Махновский писал(a):| там же вроде поле не ограниченно? |
|
Да ладно?
|
|
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #61 от 27.10.2017 в 16:06:02 » |
|
27.10.2017 в 15:08:00, Махновский писал(a):| у отрисованной middle sti может быть видна обводка подстветки в инвентаре |
|
Обвел не тем цветом.
|
|
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
 Махновский
[Сын батьки Махно]
Прирожденный Джаец
Он же Махновский
Пол:
Репутация: +135
|
|
Re: "Отрисовка оружия"
« Ответ #62 от 27.10.2017 в 17:14:34 » |
|
2ПМ:
ошибка где-то в чем-то другом.
цвет в назначенной палитре совпадает и лежит предпоследним, как и должно быть:
история такова:
- старая палитра P3item работала с ошибкой на новых стишках - был виден черный фон в игре.
- заменил палитру P3item на новую, с синим "прозрачным цветом", и с большим количеством цветов в палитре;
- перекрасил в стишках черный прозрачный фон на синий прозрачный;
в игре "черный" фон стал наконец прозрачным. но появилась зеленая обводка.
|
| « Изменён в : 27.10.2017 в 17:25:13 пользователем: JAggernaut » |
Зарегистрирован |
Мод JA2 "Солдаты Анархии": http://forum.ja2.su/cgi-bin/yabb/YaBB.pl?board=ja2v113;action=display;num=1461950373;start=0#0
Видеоканал: www.youtube.com/playlist?list=PLfiTd_jX0ZXcL5mOEXr7t3u3Mygzqbzzp
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #63 от 27.10.2017 в 17:28:24 » |
|
2Махновский:
А что там дубль этого цвета делает в верхней строке?
|
|
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #65 от 27.10.2017 в 18:18:36 » |
|
2Махновский:
Ошибка понятна?
|
|
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #66 от 27.10.2017 в 19:54:53 » |
|
2Махновский:
Цвет контура может быть любым, но он не должен встречаться ранее в палитре. Никаких дублей цвета.
|
| « Изменён в : 27.10.2017 в 19:55:09 пользователем: ПМ » |
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
Green Eyes
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #67 от 05.05.2018 в 08:55:29 » |
|
2JAggernaut: Да, это так. 28на23
Однако, если будет введен интерфейс для широкоформатников, то это не будет критичным (я его делал с запасом).
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
ПМ
[JA'ец. Настоящий. Одна штука :]
Джаец - НОчник
Пол:
Репутация: +704
|
|
Re: "Отрисовка оружия"
« Ответ #69 от 08.01.2019 в 12:13:32 » |
|
2JAggernaut Mahno:
Вообще оригинальные смещения - из расчета 40х20.
|
|
Зарегистрирован |
Детство без Интернета - это лучшее, что могла подарить нам жизнь.
|
|
|
Green EyesMan
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #71 от 08.01.2019 в 12:50:09 » |
|
Ну ок. А наложите предмет 40х20 под стишку мерка. Не получится так, что какая-нибудь простая бердянка будет в два метра длинной?
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Raty
[индус-гранатометчик]
Прирожденный Джаец
Здесь красивая местность...
Пол:
Репутация: +109
|
|
Re: "Отрисовка оружия"
« Ответ #72 от 08.01.2019 в 13:29:20 » |
|
08.01.2019 в 12:50:09, Green EyesMan писал(a):| Не получится так, что какая-нибудь простая бердянка будет в два метра длинной? |
|
08.01.2019 в 11:42:37, JAggernaut Mahno писал(a):
размер поля!!!
Никто же не заставляет рисовать пистолет во всё поле.
Кстати, миномет на земле имеет размеры 30х10 и выглядит вполне себе в пропорциях к человеку. А вот Барретт - 31х8 и ИМХО мелковат, особенно в сравнении, например, с АКС74У(28х12).
|
|
Зарегистрирован |
На траве развалился убитый, он должно воевал против нас, он нам крикнул, что все мы бандиты, вот и пуля вошла между глаз...
|
|
|
Bonarienz
[Хороший ариец]
Враг Джавдета в анимации ДжА2, Бон-а-рьен-ц!
Репутация: +346
|
|
Re: "Отрисовка оружия"
« Ответ #73 от 08.01.2019 в 13:40:32 » |
|
Сборище злобных геометров, йопта!!! Хы-хы...
|
|
Зарегистрирован |
Deleatur (лат.) - Стереть все, совсем все!
|
|
|
Green EyesMan
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #74 от 08.01.2019 в 14:27:44 » |
|
08.01.2019 в 13:40:32, Bonarienz писал(a):Сборище злобных геометров, йопта!!! Хы-хы...
|
|
- о да. Великий сейчас расскажет нам все секреты джаговского тайлинга?
08.01.2019 в 13:29:20, Raty писал(a):размер поля!!!
Никто же не заставляет рисовать пистолет во всё поле.
Кстати, миномет на земле имеет размеры 30х10 и выглядит вполне себе в пропорциях к человеку. А вот Барретт - 31х8 и ИМХО мелковат, особенно в сравнении, например, с АКС74У(28х12). |
|
- хм. А разве размер поля - не равно размеру тайла? В общем-то логично.
Согласен, некоторые (да чуть ли не все) предметы требуют корректировки под изометрическую проекцию. В принципе не проблема переделать оригинальные... но, если честно, вломак.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Raty
[индус-гранатометчик]
Прирожденный Джаец
Здесь красивая местность...
Пол:
Репутация: +109
|
|
Re: "Отрисовка оружия"
« Ответ #75 от 08.01.2019 в 14:54:20 » |
|
2Green EyesMan:
08.01.2019 в 14:27:44, Green EyesMan писал(a):| В принципе не проблема переделать оригинальные... но, если честно, вломак. |
|
Ну это если уж совсем делать нечего.
Это ИМХО малозначительная графика, лично я на неё вообще внимания не обращал никогда. Лежит на земле что-то и лежит, всё равно 99% всего подбирается через инвентарь сектора. Ну понятно что броник должен отличаться от автомата, автомат от пистолета, магазин от каски, но не более того. Не стоит заморачиваться различием М16 от АКМ
|
|
Зарегистрирован |
На траве развалился убитый, он должно воевал против нас, он нам крикнул, что все мы бандиты, вот и пуля вошла между глаз...
|
|
|
San-Cat
[Catsan]
Мистер ЭЧ
Я люблю этот Форум!
Пол:
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #76 от 27.11.2019 в 14:07:18 » |
|
Вопрос по структуре хранения файлов.
Ковыряя в 1.13 файлы картинок предметов нашел в разделе P1ITEM.STI картинку оружия. В связи с этим вопрос - разделение на префиксы GUN и ITEM исключительно идеологическое?
Могу я, например, создать блок файлов P99ITEM, чтобы он не пересекался с существующими, и кидать туда все мною создаваемые картинки независимо от принадлежности к типу предмета (оружие или что-то другое)?
|
|
Зарегистрирован |
|
|
|
San-Cat
[Catsan]
Мистер ЭЧ
Я люблю этот Форум!
Пол:
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #78 от 27.11.2019 в 15:13:26 » |
|
2Seven:
Я подумал, что это вопрос из разряда универсальных. Виноват.
Повторил вопрос в указанной теме.
|
|
Зарегистрирован |
|
|
|
Green Eyesman
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #79 от 27.11.2019 в 21:06:10 » |
|
2Seven: Да нет вопрос-то логичный.
2San-Cat: По сути, можете. И да, так делают.
Как-то я для большего разнообразия палитры вообще решил предложить разбивать мелкие изображения по разным файлам. Но... это муторно и слишком много файлов будет.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
San-Cat
[Catsan]
Мистер ЭЧ
Я люблю этот Форум!
Пол:
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #80 от 30.11.2019 в 00:14:48 » |
|
27.11.2019 в 21:06:10, Green Eyesman писал(a):| Как-то я для большего разнообразия палитры вообще решил предложить разбивать мелкие изображения по разным файлам. Но... это муторно и слишком много файлов будет. |
|
Мелкие, это которые в папках Interface и Tilesets?
Профит - разнообразие палитры, это понял. Еще плюсы этого подхода есть?
Какие есть недостатки? "Много файлов", так их и сейчас не мало. По ощущениям, работать с каждым отдельным файлом проще, чем с отдельными кадрами одного единого.
|
|
Зарегистрирован |
|
|
|
Rinkata
Гамос
Пол:
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #81 от 08.01.2020 в 13:11:46 » |
|
Странная история.
Поменял изображение у SR-3 MDGUNS.sti:83
Использовал STI-EDIT
В игре оружие отображается без искажений, фон прозрачный, рамкой обводится, правой кнопкой информацию показывает. Но при попытке взять оружие (клик ЛКМ по оружию) игра виснет. Использую ja2_7609en+AI_r1423.
Меняю на старое изображение, прямо в этом же MDGUNS.sti - всё работает.
Вынос мозга.
Новое изображение длиннее оригинального (58x22 против 37x22), но всё в пределах нормы, делал с оглядкой на другие изображения в MDGUNS.sti
Стал уменьшать и при размере 53x22 игра перестала виснуть. Думал может там что-то с картинкой не то - заливал и "прозрачностью" и как угодно но ни 58 ни 57 ни 56 ни 55 ни 54 пикселя ширины так и не дали положительного результата. Виснет и всё тут.
Уже на хаха попробовал увеличить, потестил варианты с длинной в 59 и 60 пикселей, но висяк никуда не делся.
|
|
Зарегистрирован |
|
|
|
Rinkata
Гамос
Пол:
Репутация: +2
|
|
Re: "Отрисовка оружия"
« Ответ #83 от 08.01.2020 в 14:19:14 » |
|
2JAggernaut: Ндаа, слона-то я и не заметил. Всё верно была же узкая картинка и смещение стояло 11, а я тут мозг взрывал.
Спасибо!
|
|
Зарегистрирован |
|
|
|
Green Eyesman
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #84 от 08.01.2022 в 11:41:12 » |
|
https://sketchfab.com/TastyTony/models
Н помню была ли тут тема про ресурсы в помощь модостроителям.
Вот у его-то чела огромная заначка с низкополигональным вооружением (вроде бы все скачать можно). Можно использовать для создания иконок и для Лобота.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
Green Eyesman
[Добрый волшебник]
Прирожденный Джаец
Иногда мне дико не хватает мозгов.
Пол:
Репутация: +675
|
|
Re: "Отрисовка оружия"
« Ответ #85 от 24.02.2023 в 17:37:46 » |
|
https://app.photoroom.com/create
Нейросеть для вырезания объектов с фотографий. Из всем мной тестированных - эта самая лучшая: она без проблем вырезала спицы в мотоциклетных колесах, а с этой задачей все остальные алгоритмы не справлялись.
Очень хороший инструмент для вырезания объектов для создания иконок для джаги. Но не только.
Бесплатно выдает результат до 2000 пикселей в ширину и в высоту. Но наклеивает водяной знак поверх вырезанной картинки.
Водяной знак располагается где-то на высоте от 100 пикселей снизу экрана и занимает в высоту около 60 пикселей (в зависимости от размера картинки). Естественно это для максимального размера в 2000.
Ну , вы поняли суть - просто добавить к фото чуть-чуть места снизу и тогда водяной знак не будет мешать.
---
Почему нейросеть? Да потому что простые предметы она вырезает очень быстро. Даже если фон неоднородный.
|
|
Зарегистрирован |
Модельки от меня.
|
|
|
|
Главная
Помощь
Поиск
Участники
Вход
Регистрация
1-3.zip
Послать Тему
Печатать
